Schuler ist einer der weltweit führenden Hersteller von Pressen und Umformtechnik mit Sitz in Deutschland. Der Name steht für höchste Qualität, Langlebigkeit und technologische Spitzenleistung. SMG (Süddeutsche Maschinenbau-Gesellschaft), jetzt Teil von Schuler, ist besonders für seine Expertise im Bereich hydraulischer Pressensysteme bekannt.
-
Presskraft
1.000 Tonnen
-
Umformfläche
5.000 × 2.200 mm
-
Bandbreite
1.700 mm
Die Presskraft entspricht ca. 9.807 Kilonewton, wodurch die Presse für anspruchsvolle Industrieanwendungen ausgelegt ist. Die Kraft entspricht dem Gewicht von etwa 5 Jumbo-Jets (Boeing 747), das auf die Werkzeugfläche wirkt.
Einsatzmöglichkeiten
Die Eigenschaften und die Kraft der SMG HP1000 Presse ermöglicht die Umformung verschiedener Materialien wie bspw.:
-
Hochfeste Stähle oder dicke Bleche
-
Komplizierte Konturen oder Versteifungselemente mit hohem Umformgrad
(z. B. für die Automobilindustrie)
-
Großflächige Bauteile
mit erheblicher Oberfläche

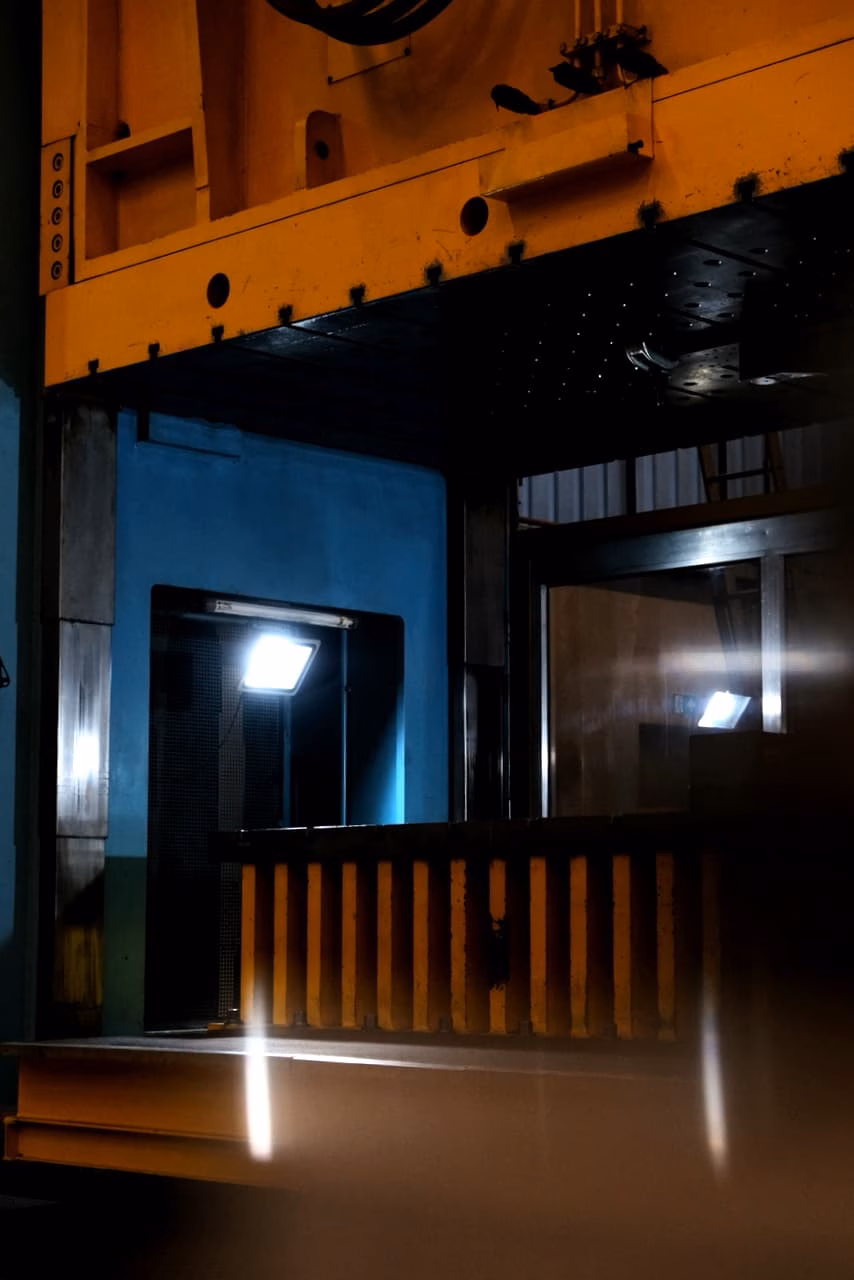

Schlüsselmerkmale der SMG HP1000 Presse
Ziehkissen
- Funktion: Ein Ziehkissen simuliert beim Tiefziehen die Gasdruckfedern eines Serienwerkzeuges und ermöglicht es, im Prototypenprozess definierte Gegendrücke exakt einzustellen.
- Nutzen: Es verhindert die typischen Fehler beim Tiefziehen wie Faltenbildung am Rand oder Bodenreißer durch unkontrolliertes Nachfließen des Materials. Das Ziehkissen ist somit unverzichtbar für die Herstellung von qualitativ hochwertigen, komplexen und tiefen Hohlkörpern.
Ausfahrbarer Werkzeugtisch
- Funktion: Der Tisch, auf dem das schwere Unterwerkzeug montiert ist, kann aus dem Pressenraum herausgefahren werden. Oft sind solche Systeme als Doppel- oder Wechseltisch ausgelegt.
- Nutzen (Enorme Effizienzsteigerung):
- Rüstzeitminimierung: Schwere Werkzeuge mit mehreren Tonnen Gewicht werden per Deckenkran auf dem Tisch positioniert und anschließend unter die Presse gefahren.
- Sicherheit und Ergonomie: Der verfahrbare Pressentisch verbessert die Ergonomie und Zugänglichkeit bei der Werkzeugmontage. Werkzeuge können außerhalb des Arbeitsraums der Presse eingerichtet werden, was die Prozesssicherheit erhöht und die Qualität der Einrichtung verbessert.
